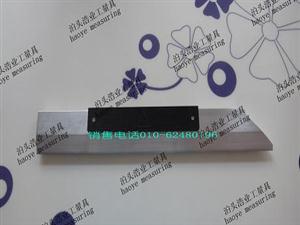

刀口直尺是具有一個呈刃口狀測量面，以光隙法測量鑄鐵平板、鑄鐵平尺、機床工作臺、導軌和精密工件平面度、直線度等形狀誤差的測量工具。也可與量塊一起使用用于檢定花崗石平板平面度。

我廠生產的刀口直尺規格有75、100、125、175、200、225、250、300、400、500、600、750、800、1000、1200、1500、2000、2500、3000、3500、4000mm,也可以根據客戶要求非標定做。

刀口直尺技術要求：

一、外觀要求——測量面上不應有影響使用性能的銹蝕、碰傷、崩刃等外觀缺陷，應安裝隔熱板或裝置，應經過穩定性處理和去磁處理。
二、硬度——測量面的硬度應該大于等于713HV或60HRC，同一測量面的不同部位的硬度差不應該小于等于82HV或3HRC；
三、精度——測量面上的表面粗糙度Ra值應該小于等于0.05um，與測量面相鄰接表面的表面粗糙度Ra值應該小于等于0.8um，測量面的直線度誤差要小于等于技術要求，直線度公差值為溫度在20°C時的規定值。
四、產品檢驗——采用長度大于等于被檢測量面長度L的鑄鐵平尺以光隙法進行檢測。檢測時，鑄鐵平尺用兩等高點支撐，支撐點應在距鑄鐵平尺兩端的2/9長度處，燈光箱置于鑄鐵平尺后方。然后將被檢測量面與鑄鐵平尺接觸，再沿測量面的圓弧自測面垂直于鑄鐵平尺測量面的位置向兩側轉動22.5°范圍內，觀察測量面與鑄鐵平尺之間的透光間隙，并與標準光隙相比較來確定透光間隙值。
標準光隙由量塊和平晶等組成；對于直線度公差為0.5um的刀口直尺采用0級量塊，大于0.5um、小于或等于1.0um的采用1級量塊，大于1.0um的采用2級量塊。
五、出廠包裝——產品上至少應標有廠名或注冊商標、測量面長度L即規格、精度等級、產品序號；包裝盒上至少應標有廠名或注冊商標、產品名稱、規格測量面長度L、精度等級；在包裝前應經過防銹處理并妥善包裝，不得因包裝不善而在運輸過程中損壞產品；經檢定符合本標準要求的應附有產品合格證，產品合格證上應標有本標準的標準號、產品序號和出廠日期。

刀口直尺刀口的角度為30°的角，經過精密磨床加工而成，精度要求如下：
