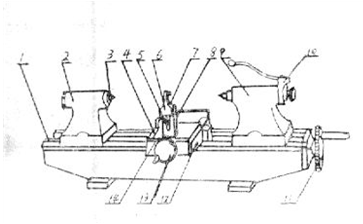

1、基座2、固定頂尖座3、頂尖4、標尺5、定位桿6、支柱7、測量杠桿8、調整螺釘9、活動頂尖座10、活動頂尖壓把11、手輪12、縱滑板13、手輪14、橫滑板

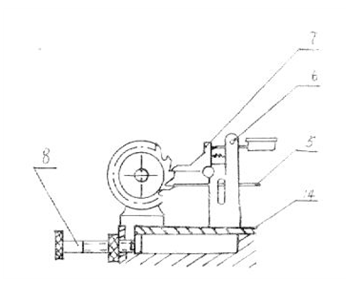

把銑刀裝在檢查心軸上并裝在兩頂尖間，轉動銑刀使其一個齒前面呈水平位置（平行于基座導軌面），引入測量杠桿使之一頭與該刀齒前面接觸，另一相臨的同名齒面與定位桿接觸，并應在相同的圓周半徑上接觸。
調節調整螺釘，以保證每次橫向送進到一定位置，此時便可測量到刀口尺第一個周節。若測下一個周節時，轉動手輪使測量杠桿退出刀齒，用手轉動銑刀轉過一齒，再送進測量杠桿，使之在與上一齒相同圓周半徑位置進行測量，即可得到第二個周節，如兩周節相同則百分表示值應相同。
檢查刀齒前面徑向性時，測量杠桿應嚴格地安置在通過頂尖軸線的水平面上（平行于基座導軌面）。為了把測量杠桿安置在指定位置上，儀器備有專用校準棒。把校準棒裝在兩頂尖間，使其測量面呈水平位置，將測量杠桿測頭引到校準棒測量面上，記下百分表在中間位置讀數值（或示值平均值）。取下校準棒，裝好銑刀，將測量杠桿測頭引向刀齒前面的邊緣上，轉動銑刀置百分表于校對時的讀數值上，再搖動手輪，使橫向滑板和測量杠桿一起作橫向運動，百分表指針即可反映該刀齒前面的徑向性程度。刀齒前面某一部分的徑向性程度也可以儀器上測量。在測量過程中，測量杠桿的位移由橫滑板和縱滑板上的刻度尺決定，測量方法同前，這樣在齒的任一點的徑向性偏差皆可確定。

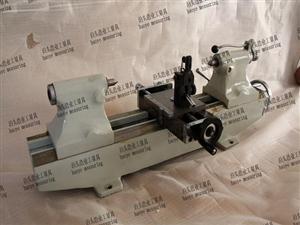

銑刀磨后檢查儀是一種精密的機械檢查儀器，儀器的精密度和使用期限，信賴對儀器的正確使用和保養，重要部位如測量杠桿、縱滑板、橫滑板、基座導軌、頂尖等必須注意保護，嚴禁撞擊和劃傷，使用后應用汽油洗凈并涂防銹油。儀器滑動部分要經常給以潤滑油但油層不易過厚，以免影響儀器示值的精度，油杯應經常注入潤滑油。儀器使用后應用罩罩好，以免塵土落到測量面上。
