基礎平臺截面轉動法獲取對角線法原始數據的方法步驟
來源：泊頭浩業工量具 發布時間：2013/3/26 16:17:07
截面轉動法與理想平面轉動法圖解本質一樣，所不同的是在圖解中代表理想平面的直線固定不動，將基礎平臺各截面（測量截面）假想轉動，使各個截面上的各測點相對于理想平面A0的偏差集中在一個平面直角坐標上，此法要求知道截面上各點相對于首尾兩點連線的偏差值（即誤差折線）。因此該法適宜用水平儀、自準直儀測量的數據。
根據對角線原則，A0通過a5e1且與a1e5平行，以橫坐標X表示各截面測量位置，縱坐標Y表示基礎平臺平面度誤差。

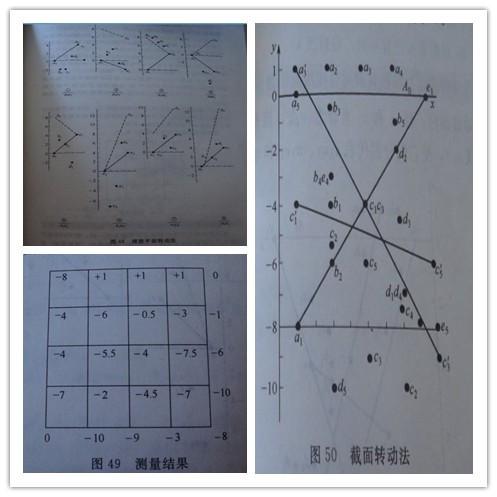

仍以圖48說明其方法步驟。
一、A0與a5e1截面 在X坐標上取一段長度代表a5e1，將它分成四等分，表示該截面的5個測點。由于A0通過a5e1，因此a5e1線段代表理想平面A0，而a5e1截面上b4、c3、d2各點相對于A0位置等于b4、c3、d2各點相對于a5e1連接的直線度誤差，可按測量數據以a5e1為基線直接標于圖50.
二、a1、e5 截面 由于他與A0平行，它與c3點偏差為-4-（+4）=-8，則a1e5低于A0為-8，畫出a1e5線平行于A0，以a1e5為基線等分四段，按測量數據將截面上b2、c3、d4值標在圖50上。
三、a1a5、a1e1、a5e5、 e1e5四個截面 通過a1e1兩點作一直線（也可以通過a5e5作直線），則a1e1直線就代表了上述四個截面首尾兩點連線。此時相當于將上述四截面經過不同的轉動，使各截面首尾兩點連線重合在一起，則以a1e1為基線，將他分成四等分，按測量數據在圖上標出a2、a3、a4、b1、c1、d1、b5、c5、d5、e2、e3、e412點在平面坐標上的位置。
四、c1c5、a3e3截面 經過上述圖解，已得到c1c5、a3e3 在圖中的位置，連接c1c5和a3e3分別得到上述兩截面首尾兩點連線。由于此兩線平行于y坐標，不便于圖解，可以將它假想的轉動一下，如圖50中的c'1c'5、a'3e'3然后以此兩線為基線，將其分成四等分，按測量數據在圖中標出c2、c4、b3、d4四點在平面坐標上的位置。
至此平面上25個測點相對于A0的位置全部標在一個坐標上，所求25點偏差按位置寫出，得到圖49.
