用自準直儀檢定鑄鐵平板平面度時，自準直儀的放置應該穩固可靠。放置方法有如下兩種：

一、是安置在鑄鐵平板之外的專用支架或臺子上；如果采用不可調的專用支架，難以使鎂鋁檢測橋板表面與支架表面等高，采用可調式支架調整也相當費時費事，因為支架與被測鑄鐵平板不為同一個基準面。

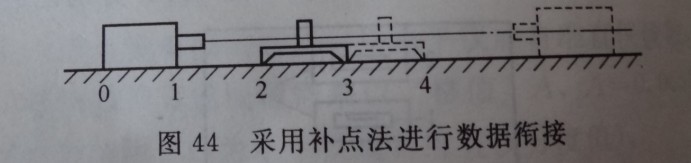

二、是安置在鑄鐵平板工作面上。由于以從儀器發出的平行光為測量基準，若果安裝不妥當，將產生比較大的測量誤差。使用此種方法則可以實現基面統一，并且調整方便，找像容易。但自準直儀占據了鑄鐵平板的一定位置，不能測得鑄鐵平板全長數據。采用補點法進行數據銜接，可實現全長測量。測量方法如圖44所示。



將自準直儀放在0-1位置，從2-3段開始測量，依次向右逐段測完。然后把儀器調轉180度，從3點開始向左測量3-2、2-1和1-0三段，由于兩次測量的基準不同，需要將兩次測量的讀數用某一基準統一起來，如以2-3段為基準，通過平移將向右和向左測量的數據分別各加或減一值，將2、3點讀數變?yōu)?，即可得到銜接的各點數據，然后將數據進行累積，進行基面旋轉，即可求得截面全長數據。測量實例如下：

                                                                 測量實例                                          /um

序號	測點讀數	0	1	2	3	4	5	6	7	8	9	10
1	向右測量讀數ai右			（7）	7	10	9	12	6	7	8	4
2	同減7			（0）	0	3	2	5	-1	0	1	-3
3	向左測量讀數ai左	7	3	5	（5）
4	同減5	2	-2	0	（0）
5	統一后數據	2	-2	0	0	3	2	5	-1	0	1	-3
6	累積	2	0	0	0	3	5	10	9	9	10	7
7	旋轉量	+3	+2	+1	0	-1	-2	-3	-4	-5	-6	-7
8	旋轉后值	5	2	1	0	2	3	7	5	4	4	0
9	直線度誤差值	f=7-0-7
